DGYPZ5系列高壓水除鱗噴嘴
DGYPZ5系列高壓水除鱗噴嘴
該噴嘴的噴嘴套長度較小，結構更加緊湊。該噴嘴主要適用于由于結構限制，要求安裝高度非常小的除鱗場合。

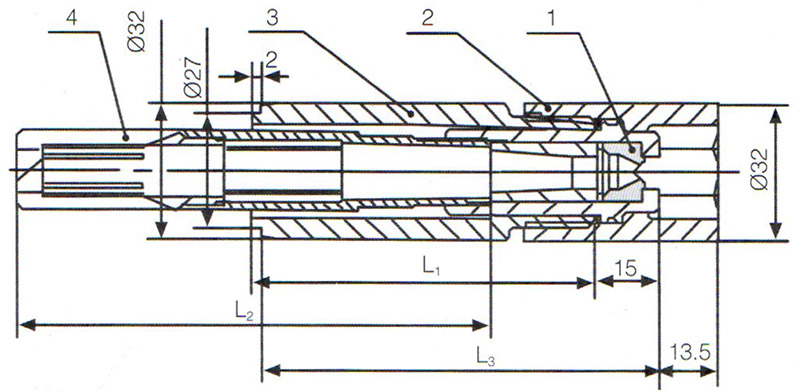

結構圖：
公稱壓力：PN=30MPa
主要件材料表：
序號 | 零部件名稱 | 材料 |
1 | 硬質合金頭 | 碳化鎢硬質合金 |
2 | 噴嘴帽 | 不銹鋼 |
3 | 噴嘴帽 | 不銹鋼 |
4 | 過濾穩流器 | 銅合金 |
整套噴嘴訂貨號：
尺寸 訂貨號 | L1 | L2 | L3 |
DGYPZ 5 BXXXXA | 39 | 110 | 52 |
DGYPZ 5 BXXXXB | 130 | ||
DGYPZ 5 BXXXXC | 150 | ||
DGYPZ 5 BXXXXD | 74 | ||
DGYPZ 5 BXXXXE | 94 | ||
DGYPZ 5 CXXXXA | 80 | 110 | 93 |
DGYPZ 5 CXXXXB | 130 | ||
DGYPZ 5 CXXXXC | 150 | ||
DGYPZ 5 CXXXXD | 74 | ||
DGYPZ 5 CXXXXE | 94 | ||
DGYPZ 5 DXXXXA | 32 | 110 | 45 |
DGYPZ 5 DXXXXB | 130 | ||
DGYPZ 5 DXXXXC | 150 | ||
DGYPZ 5 DXXXXD | 74 | ||
DGYPZ 5 DXXXXE | 94 |

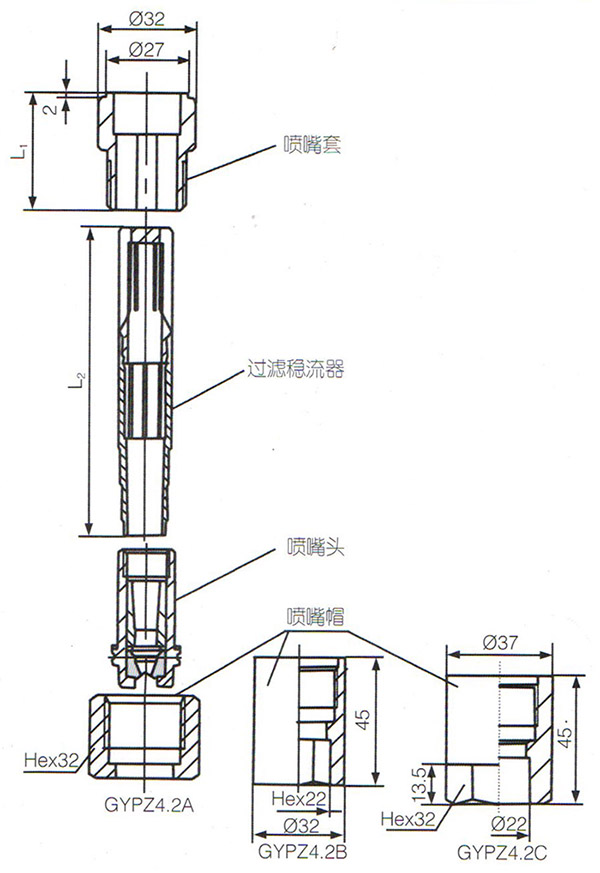

噴嘴頭訂貨號：DGYPZ5.XXXX
噴嘴帽訂貨號：DGYPZ4.2A/DGYPZ4.2B/ DGYPZ4.2C
噴嘴套訂貨號：
尺寸 訂貨號 | L1 |
DGYPZ4.3E | 32 |
DGYPZ4.3F | 39 |
DGYPZ4.3G | 80 |
過濾穩流器訂貨號：
尺寸 訂貨號 | L2 |
DGYPZ4.4A | 110 |
DGYPZ4.4B | 130 |
DGYPZ4.4C | 150 |
DGYPZ4.4D | 74 |
DGYPZ4.4E | 94 |
DGYPZ5系列參數表
流量Q，壓力P換算公式：Q2=Q1×
噴射角度α公差：+3° α≤30°， +5° α=40°
注：XXXX為噴嘴在10MPa下的流量和噴射角度，詳見型號說明。
